Bơm màng khí nén Yamada NDP-80BPN

Bơm màng Yamada NDP-80BPN là một trong những dòng bơm được tin dùng rộng rãi nhờ thiết kế linh hoạt, vận hành ổn định và hiệu suất cao. YAMADA thương hiệu bơm màng khí nén Nhật Bản nổi tiếng được ứng dụng trong các ngành công nghiệp nặng, môi trường, thực phẩm, hóa chất… chất lượng và khả năng vận hành vượt trội.

Bơm màng Yamada NDP-80BPN là phiên bản có áp lực lớn, lưu lượng cao, phù hợp với các hệ thống bơm chuyên sâu. Cấu tạo không có phớt cơ khí hay trục quay trực tiếp giúp bơm chịu được môi trường ăn mòn, dễ bảo trì và phù hợp với nhiều loại chất lỏng phức tạp.

Bơm màng khí nén Yamada NDP-80BPN có cấu tạo đơn giản với nhiều tính năng nổi bật, vượt trội so với các loại thông thường. Sản phẩm luôn được đánh giá cao về hiệu năng và độ bền trong các ứng dụng môi trường công nghiệp và môi trường đòi hỏi độ an toàn cao.

1. Thông số kỹ thuật của bơm màng Yamada NDP-80BPN

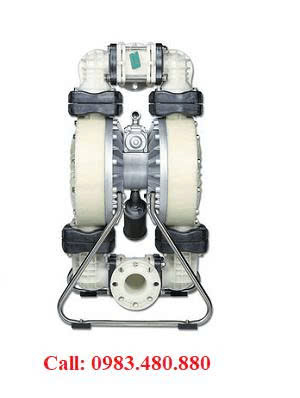

Máy bơm màng khí nén Yamada

• Model: NDP-80BPN
• Lưu lượng:  700-800 lít/phút
• Áp suất khí nén 20–100 PSI (0.2 -0.7 MPa)
• Nhiệt độ chất lỏng tối đa: 180°F (82°C)
• Khối lượng xả mỗi chu kỳ: 1.0 gallons (3.8 lit)
• Chu kỳ tối đa mỗi phút: 160
• Lực hút khô tối đa: Tối đa 19 feet (Khoảng 5.7m)
• Vật liệu thân bơm: Nhựa Polypropylene (PP)
• Vật liệu màng bơm: Buna N (NBR)
• Động cơ khí nén: Vỏ nhôm (tiêu chuẩn) hoặc Option đặt (Lớp phủ Epoxy; lớp phủ Teflon hoặc lớp mạ Niken không điện phân)
• Kích thước cổng kết nối hút và đẩy: 3 inch
• Cửa hút gió bao gồm van bi: 3/4 inch
• Ống xả khí bao gồm bộ giảm âm: 1 inch
• Kích thước vật rắn cho phép đi qua: 10 mm
• Van 1 chiều: Loại Ball (Quả bóng)

2. Cấu tạo và nguyên lý làm việc của bơm màng Yamada NDP-80BPN

2.1. Cấu tạo chính của bơm màng Yamada NDP-80BPN

+) Thân Bơm (Pump Housing)

• Vật liệu: Nhựa Polypropylene (PP)
• Chức năng: Bao chứa toàn bộ cụm màng, buồng bơm và hệ thống van.

Polypropylene (PP) là vật liệu có các đặc điểm sau:

• Khả năng kháng hóa chất cao (axit, kiềm, dung môi nhẹ)

• Chống ăn mòn điện hóa trong môi trường nước thải

• Trọng lượng nhẹ nhưng đủ độ bền cơ học

Trong hệ thống xử lý môi trường, thân bơm PP giúp hạn chế ăn mòn, giảm chi phí thay thế so với vật liệu kim loại.

+) Màng Bơm

• Vật liệu: Buna N (NBR) — Rất bền hóa chất, chịu mài mòn và có độ đàn hồi cao.

• Chức năng: Tạo chuyển động tịnh tiến để hút và đẩy chất lỏng

Màng NBR có đặc tính sau:

• Tính đàn hồi cao

• Khả năng chịu mài mòn tốt

• Kháng dầu và dung môi nhẹ

• Phù hợp với bùn, nước thải, dung dịch có độ nhớt trung bình

+) Động cơ khí nén:

• Vật liệu: Vỏ nhôm — Kháng hóa chất tốt
• An toàn cháy nổ: Hoạt động bằng khí nén thay vì điện. Nên an toàn tuyệt đối khi vận chuyển các chất lỏng dễ cháy, dung môi, hoặc trong hầm mỏ, nhà máy sơn, hóa chất.
• Điều khiển linh hoạt: Có khả năng điều chỉnh lưu lượng và áp suất bơm dễ dàng bằng cách thay đổi áp suất khí nén đầu vào.
• Tự mồi và chạy khô: Cho phép bơm tự hút chất lỏng mà không cần mồi và không sinh nhiệt hỏng máy khi chạy không tải.

+) Van xả khí

• Kích thước: 3 inch với công nghệ van khí thống nhất độc đáo không cần bôi trơn và có thể thay thế riêng lẻ

• Vai trò:

  • Xả khí dư khi dừng máy giúp máy không bị quá tải khi khởi động lại.

  • Giúp duy trì áp suất ổn định trong hệ thống

  •  Van khí thiết kế để không cần dầu bôi trơn, hoạt động êm ái, bền bỉ và có bộ phận chống tắc nghẽn giúp duy trì hoạt động liên tục

+) Van điều khiển

• Van điều khiển dạng mô-đun để điều khiển van khí
• Van này được đĩa trung tâm bên trong ấn nhẹ xuống, tạo ra sự giảm áp suất ở một đầu của van khí, cho phép chuyển đổi diễn ra.
• Van này không cần bảo trì, không có vòng kẹp hoặc vòng chữ O động cần bôi trơn phức tạp để thay thế hoặc sửa chữa.

+) Đế bơm

• Bằng thép không gỉ 304, có khả năng chống ăn mòn cao
• Giúp nâng đỡ toàn bộ phần trên của máy bơm màng

2.2. Nguyên lý làm việc của bơm màng Yamada NDP-80BPN

Máy bơm màng Yamada vận hành dựa trên sự dao động luân phiên của hai màng bơm dưới tác động khí nén. Quy trình hoạt động kéo theo các bước:

+) Bước 1: Khởi động và cấp khí nén

• Khí nén được cấp vào bộ phân phối trung tâm (air valve).
• Tại đây khí được “định hướng” sang một buồng màng cụ thể (ví dụ: buồng trái).

+) Bước 2: Chuyển động màng bơm

• Buồng trái:
  • Khí nén đẩy màng sang phải → tạo áp suất đẩy chất lỏng ra ngoài cổng xả.
  • Song song, buồng phải giãn → tạo áp lực âm hút chất lỏng vào.
• Buồng phải sau đó được cấp khí, và quá trình luân phiên tiếp diễn.

+) Bước 3: Hút và đẩy chất lỏng

• Khi màng di chuyển ra ngoài → tạo chân không → chất lỏng được hút vào.
• Khi màng di chuyển vào trong → tạo áp → chất lỏng bị đẩy ra qua van một chiều.
• Nhờ hệ thống van một chiều, chất lỏng luôn tuân theo hướng hút → đẩy, không bị ngược dòng.

+) Bước 4: Giải phóng khí nén

• Sau mỗi chu trình, khí nén được xả ra ngoài qua bộ giảm thanh.
• Không có cháy sinh nhiệt như động cơ điện hay động cơ đốt.
• Điều này làm bơm vận hành an toàn hơn khi bơm chất lỏng dễ cháy, ăn mòn.

3. Đặc điểm nổi bật của bơm màng Yamada NDP-80BPN

3.1. Hệ thống hoạt động bằng khí nén nên rất an toàn trong những môi trường khắc nghiệt

Một trong những ưu điểm lớn nhất của bơm màng khí nén Yamada NDP-80BPN chính là hoạt động dựa trên nguồn khí nén, không sử dụng điện. Điều này mang lại những lợi thế rõ rệt:

• An toàn cao hơn: Không có nguy cơ phát sinh tia lửa, phù hợp khu vực dễ cháy nổ hoặc ẩm ướt.

• Không ảnh hưởng bởi sự cố điện lưới: Vận hành độc lập khi mất điện. Chỉ cần luôn đảm bảo nguồn khí nén cung cấp cho máy bơm

• Tối ưu khi hoạt động trong môi trường chứa hơi hóa chất hoặc phạm vi cần phòng chống cháy nổ.

Điểm này đặc biệt quan trọng trong các nhà máy xử lý nước thải công nghiệp, kho chứa hóa chất, khu vực dễ cháy nổ.

3.2. Lưu lượng và áp lực lớn phù hợp với nhiều quy mô dự án

+) Máy bơm màng Yamada NDP-80BPN có thể đạt lưu lượng vận hành rất cao, khoảng 700–800 lít/phút. Giúp xử lý khối lượng dòng chảy lớn mà không cần bố trí nhiều bơm lẻ.

• Phù hợp với bơm chuyển nước thải, hóa chất, bùn

• Tăng hiệu suất vận hành hệ thống

• Giảm chi phí lắp đặt và vận hành khi so sánh với nhiều bơm nhỏ

+) Bơm làm việc với áp suất khí nén từ 20 PSI đến 100 PSI (tương đương 0.2 – 0.7 MPa). Đây là phạm vi linh hoạt, mang lại nhiều lợi ích:

• Điều chỉnh tốc độ dòng chảy dễ dàng theo nhu cầu vận hành

• Giảm rung và lực tác dụng lên hệ thống đường ống

• Tối ưu mức tiêu thụ khí nén

• Bảo vệ các phụ kiện khác trong hệ thống

Dải áp suất lý tưởng giúp bơm hoạt động hiệu quả ở nhiều điều kiện tải khác nhau mà không cần thay đổi thiết bị khí nén.

3.3. Vật liệu chế tạo chất lượng cao nên có khả năng chống ăn mòn tốt

+) Thân bơm được chế tạo bằng nhựa Polypropylene (PP) – Vật liệu chịu hóa chất mạnh, mang lại các lợi thế:

• Kháng ăn mòn tốt với axit – kiềm – dung môi
• Tăng tuổi thọ bơm so với vật liệu kim loại trong môi trường ăn mòn
• Trọng lượng nhẹ, dễ lắp đặt và di chuyển

Trong hệ thống xử lý môi trường, nước thải thường chứa nhiều thành phần hóa học, bùn và vi sinh. Việc sử dụng vật liệu PP giúp bơm vận hành bền bỉ mà không lo ăn mòn, oxi hóa.

+) Màng bơm là bộ phận chịu lực và tiếp xúc trực tiếp với chất lỏng. Máy bơm màng Yamada NDP-80BPN trang bị màng Buna-N (NBR) với ưu điểm:

• Độ đàn hồi cao, chịu uốn xoắn
• Chống mài mòn tốt khi bơm chất lỏng chứa hạt
• Khả năng chịu tiếp xúc dầu, nước thải công nghiệp
• Tuổi thọ màng dài hơn so với vật liệu EPDM trong một số môi trường

Điều này giúp giảm thời gian thay thế phụ tùng; giảm chi phí bảo trì và thời gian ngừng máy.

3.4. Cổng kết nối chuẩn JIS10K kích thước 3 inch

Máy bơm màng khí nén Yamada NDP-80BPN sử dụng cổng kết nối 3 inch theo tiêu chuẩn JIS10K, mang lại lợi ích:

• Tương thích với hệ thống đường ống công nghiệp
• Đảm bảo độ kín, chịu áp lực tốt
• Dễ dàng lắp đặt hoặc tháo rời trong quá trình bảo trì

3.5. Hoạt động êm, độ rung thấp và ổn định

So với các loại bơm cơ khí khác, máy bơm màng khí nén Yamada NDP-80BPN có thiết kế giảm hiện tượng rung và ồn:

• Cấu trúc màng kép phối hợp với hệ thống van khí
• Chuyển động luân phiên êm hơn so với piston, bơm ly tâm
• Giảm áp lực chậm cho đường ống và phụ kiện liên quan

Điều này giúp nâng cao tuổi thọ hệ thống, giảm sự cố trục trặc và tăng sự ổn định khi vận hành liên tục.

4. Ứng dụng của bơm màng Yamada NDP-80BPN

4.1. Ứng dụng trong hệ thống xử lý nước thải

+) Bơm nước thải sinh hoạt và công nghiệp

Trong các trạm xử lý nước thải, NDP-80BPN được sử dụng để:

• Bơm chuyển nước thải từ bể gom sang bể điều hòa

• Bơm nước thải từ bể lắng sang bể sinh học

• Hút nước thải có lẫn rác nhỏ và cặn

+) Bơm bùn sinh học và bùn lắng

Bùn hoạt tính và bùn lắng có đặc tính:

• Độ nhớt cao

• Chứa vi sinh và hạt rắn lơ lửng

• Có thể gây mài mòn thiết bị

Máy bơm màng Yamada NDP-80BPN xử lý tốt nhờ:

• Cơ chế bơm thể tích, không phụ thuộc tốc độ quay như bơm ly tâm

• Màng NBR có độ đàn hồi cao

• Không bị giảm hiệu suất khi bơm chất lỏng có độ nhớt tăng

4.2. Ứng dụng trong ngành hóa chất

+)  Bơm dung dịch axit – kiềm

Nhờ thân bơm Polypropylene (PP), NDP-80BPN có khả năng:

• Chịu ăn mòn hóa học tốt

• Không bị oxy hóa như vật liệu kim loại

• Phù hợp với môi trường có pH biến thiên

Ứng dụng phổ biến:

• Bơm dung dịch NaOH, HCl nồng độ thấp – trung bình

• Bơm hóa chất trung hòa trong hệ thống xử lý nước thải

• Cấp hóa chất cho bể phản ứng

+) Bơm hóa chất có độ nhớt trung bình

• Do hoạt động theo nguyên lý dịch chuyển thể tích, bơm màng khí nén không bị suy giảm hiệu suất mạnh như bơm ly tâm khi độ nhớt tăng.

4.3. Ứng dụng trong ngành thực phẩm và đồ uống

Mặc dù NDP-80BPN không phải dòng chuyên dụng cho thực phẩm cao cấp, nhưng có thể sử dụng trong:

• Bơm nước thải sản xuất thực phẩm

• Bơm dịch lỏng có chứa hạt nhỏ

• Vận chuyển nguyên liệu lỏng không yêu cầu tiêu chuẩn vệ sinh đặc biệt

4.4. Ứng dụng trong ngành sơn, mực in và dung môi

Bơm màng khí nén thường được sử dụng rộng rãi trong ngành sơn vì:

• Không phát sinh tia lửa điện

• Phù hợp môi trường dễ cháy nổ

• Có thể bơm dung môi, chất lỏng dễ bay hơi

Yamada NDP-80BPN với lưu lượng lớn đặc biệt phù hợp cho:

• Hệ thống cấp sơn công nghiệp

• Bơm mực in quy mô lớn

• Bơm dung môi thu hồi

4.5. Ứng dụng trong hệ thống tuần hoàn và tái sử dụng nước

Trong các nhà máy hiện đại, việc tuần hoàn và tái sử dụng nước ngày càng quan trọng. Bơm được dùng để:

• Tuần hoàn nước làm mát

• Bơm nước tái sử dụng

• Vận chuyển nước xử lý trung gian

Khả năng điều chỉnh lưu lượng thông qua áp suất khí giúp kiểm soát tốt lưu lượng tái tuần hoàn.

4.6. Ứng dụng trong môi trường dễ cháy nổ

• Kho hóa chất

• Nhà máy dung môi

• Khu vực pha trộn dễ cháy

4.7. Ứng dụng trong bơm chất lỏng chứa hạt rắn

Với khả năng cho hạt rắn ≤10 mm đi qua, NDP-80BPN thích hợp cho:

• Bơm nước thải có mảnh vụn

• Bơm bùn cát

• Bơm chất lỏng có tạp chất rắn nhỏ
