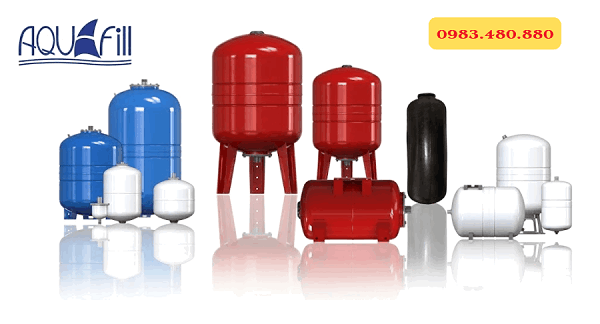

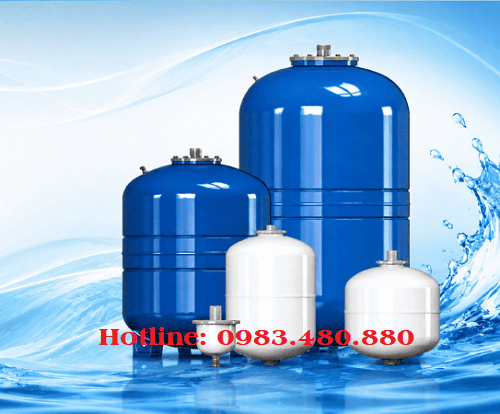

Bình giãn nở Aquafill 100 lit có model HW100362S4000000 được thiết kế để tạo ra một khoang đàn hồi nhằm tiếp nhận phần nước phát sinh do quá trình giãn nở nhiệt. Được sản xuất theo công nghệ của hãng Varem của Italy, đảm bảo sản phẩm đạt chất lượng cao.
Trong các hệ thống cấp nước nóng, nước sinh hoạt, gia nhiệt và các hệ thống thủy lực có sự biến thiên nhiệt độ, hiện tượng giãn nở thể tích của nước có thể làm áp suất trong đường ống tăng lên đáng kể. Bình giãn nở được sử dụng để tiếp nhận phần thể tích chất lỏng phát sinh do giãn nở nhiệt, qua đó hỗ trợ kiểm soát áp suất và giảm tác động lên đường ống, van, bơm tuần hoàn và các thiết bị trao đổi nhiệt.
Bình giãn nở Aquafill 100 lít model HW100362S4000000 của VAREM được thiết kế theo cấu hình bình đứng, sử dụng màng EPDM và vỏ thép, phù hợp với nhiều hệ thống nước nóng và cấp nước kỹ thuật.
1. Thông số kỹ thuật của bình giãn nở Aquafill 100 lit
Bình giãn nở Aquafill 100 lit – Brand of Varem
- Model: HW100362S4000000
- Dung Tích: 100 lít
- Áp Lực: 10 bar
- Kích thước bình: 450×730 mm
- Đầu ra: 1 inch
- Kiểu bình: Đứng,
- Màu Sắc: Xanh,
- Nhà sản xuất: VAREM
- Xuất Xứ: Italy
– Vật liêu: vỏ bình bằng thép; ruột bằng cao su EPDM
– Nhiệt độ vận hành tối đa 99 độ C
2. Nguyên lý làm việc của bình giãn nở Aquafill 100 lit
- Bước 1 – Hệ thống gia nhiệt: Nhiệt độ nước tăng, thể tích nước tăng.
- Bước 2 – Tiếp nhận giãn nở: Nước đi vào khoang nước của bình thông qua đầu nối 1 inch, làm màng EPDM dịch chuyển.
- Bước 3 – Nén khí: Màng dịch chuyển làm giảm thể tích khoang khí, khí bị nén và tạo lực cân bằng với áp suất nước.
- Bước 4 – Hoàn trả thể tích: Khi nhiệt độ giảm, khí giãn nở, đẩy màng EPDM theo chiều ngược lại và đưa nước trở lại hệ thống.
Chu trình này có thể lặp lại theo sự biến thiên nhiệt độ và áp suất của hệ thống.
3. Đặc điểm nổi bật của bình giãn nở Aquafill 100 lit
3.1. Dung tích 100 lít phù hợp hệ thống nước nóng
Dung tích 100 lít tạo ra khoảng không gian chứa nước giãn nở đáng kể. Đây là đặc điểm quan trọng trong các hệ thống có biến động nhiệt độ.
- Khi nước được gia nhiệt, thể tích nước sẽ tăng theo nhiệt độ. Nếu hệ thống kín, phần thể tích tăng thêm sẽ làm áp suất tăng. Bình giãn nở tiếp nhận phần thể tích phát sinh này trong quá trình gia nhiệt.
- Cơ chế trên giúp hạn chế mức tăng áp suất trong đường ống. Thiết bị cũng góp phần giảm tải cho các phần tử bảo vệ áp suất. Đây là chức năng cốt lõi của bình giãn nở trong hệ thống nhiệt.
3.2. Bình giãn nở Aquafill 100 lit có áp suất tối đa 10 bar
Bình giãn nở Aquafill HW100362S4000000 có áp suất tối đa 10 bar. Thông số này xác định giới hạn áp suất làm việc của thiết bị.
- Trong hệ thống nước nóng, áp suất có thể thay đổi theo nhiệt độ. Bình giúp hấp thụ phần thể tích nước tăng thêm khi gia nhiệt.
⇒ Nhờ đó, áp suất trong hệ thống được kiểm soát theo thiết kế.
Cần phân biệt áp suất tối đa với áp suất nạp ban đầu. Model này có áp suất khí nạp cần duy trì ở mức 2 bar. Áp suất được duy trì trong bình cần kiểm tra thường xuyên, để tránh làm giảm tuổi thọ của ruột bình.
3.3. Ruột bình bằng cao su EPDM
Một đặc điểm đáng chú ý của sản phẩm là ruột bình được làm bằng cao su EPDM. Đây là vật liệu cao su thường được sử dụng trong hệ thống nước nóng. Vật liệu này có khả năng chịu nhiệt và duy trì tính đàn hồi rất tốt.
- Cấu tạo màng giúp phân tách nước với khoang khí bên trong. Nước không tiếp xúc trực tiếp với thành thép của bình. Cấu trúc này phù hợp với nguyên lý hoạt động của bình màng.
- Khi nước giãn nở, màng EPDM biến dạng theo lượng nước đi vào. Khoang khí phía đối diện bị nén và tạo lực đàn hồi. Khi nhiệt độ giảm, lực này hỗ trợ đẩy nước trở lại hệ thống.
- Đặc tính đàn hồi của EPDM có ý nghĩa trong chu kỳ vận hành. Màng phải liên tục đáp ứng quá trình giãn nở và co lại. Vì vậy, chất lượng vật liệu màng ảnh hưởng đến độ ổn định thiết bị.
3.4. Vỏ bình giãn nở Aquafill 100 lit bằng thép phủ sơn tĩnh điện nhiều lớp
- Vỏ bình được chế tạo từ thép nhằm tạo kết cấu chịu áp lực. Thép có độ cứng cơ học phù hợp với dạng bình áp lực. Vật liệu này giúp thân bình duy trì hình dạng khi làm việc.
- Bề mặt vỏ được phủ sơn tĩnh điện nhiều lớp theo cấu hình sản phẩm. Lớp phủ tạo hàng rào bảo vệ bề mặt kim loại. Nó cũng góp phần hạn chế tác động của môi trường bên ngoài.
- Đặc điểm này đặc biệt hữu ích tại khu vực có độ ẩm cao. Tuy nhiên, lớp sơn vẫn cần được bảo vệ trong quá trình vận chuyển. Các vị trí bong tróc hoặc trầy xước nên được xử lý phù hợp.
3.5. Nhiệt độ vận hành lên tới 99°C
Bình giãn nở Aquafill HW100362S4000000 có dải nhiệt độ làm việc lên đến 99°C.
- Đây là thông số quan trọng đối với hệ thống nước nóng. Nhiệt độ cao làm gia tăng mức độ giãn nở của nước. Do đó, yêu cầu kiểm soát thể tích và áp suất trở nên cần thiết.
- Khả năng vận hành đến 99°C mở rộng phạm vi ứng dụng thực tế. Thiết bị có thể được bố trí trong nhiều hệ thống nước nóng. Ví dụ gồm hệ thống cấp nước nóng trung tâm và các hệ thống nhiệt.
Cần duy trì nhiệt độ trong giới hạn kỹ thuật của nhà sản xuất. Không nên sử dụng bình vượt quá điều kiện vận hành được công bố.
3. 6. Đầu kết nối 1 inch thuận tiện cho lắp đặt
- Bình giãn nở Aquafill HW100362S4000000 sử dụng cổng kết nối 1 inch.
- Kích thước kết nối này phổ biến trong nhiều hệ thống đường ống. Nó giúp kỹ thuật viên thuận tiện khi bố trí đường ống liên kết.
3.7. Bình gianx nở Aquafill 100 lit thiết kế dạng đứng tiết kiệm diện tích lắp đặt
Bình giãn nở Aquafill 100 lit sử dụng kết cấu bình đứng. Thiết kế này phù hợp với các phòng kỹ thuật có diện tích giới hạn. Bình được bố trí theo phương thẳng đứng nên tận dụng chiều cao không gian.
- Khi lắp đặt, nền đỡ phải có khả năng chịu tải phù hợp.
- Khu vực đặt bình cần bằng phẳng và ổn định.
- Khoảng không gian xung quanh cũng cần đủ cho công tác kiểm tra.
Thiết kế đứng còn thuận tiện khi bố trí nhiều thiết bị cùng khu vực. Điều này phù hợp với các phòng máy và hệ thống kỹ thuật tập trung.
4. Ứng dụng của bình giãn nở Aquafill 100 lit
4.1. Ứng dụng trong hệ thống nước nóng sinh hoạt
Một trong những nhóm ứng dụng quan trọng của Aquafill 100 lít là hệ thống nước nóng sinh hoạt.
- Khi nước lạnh được đưa vào thiết bị gia nhiệt, nhiệt độ tăng làm nước giãn nở. Trong hệ thống kín, phần nước tăng thể tích cần có một không gian đàn hồi để tiếp nhận. Bình HW100362S4000000 đảm nhiệm vai trò này thông qua khoang nước và khoang khí được ngăn cách bởi màng EPDM.
- Khi nước giãn nở, một phần thể tích nước được tiếp nhận vào bình. Màng EPDM dịch chuyển và làm thay đổi thể tích khoang khí. Khi nhiệt độ giảm, nước co lại và phần nước trong bình được hoàn trả về hệ thống.
Cơ chế này đặc biệt phù hợp với các hệ thống nước nóng có chu kỳ gia nhiệt – làm nguội lặp lại trong ngày.
4.2. Bình giãn nở Aquafill 100 lit ứng dụng cho hệ thống nước nóng trung tâm
Trong khách sạn, khu lưu trú, trường học, bệnh viện, khu dịch vụ hoặc các công trình thương mại, nước nóng thường được sản xuất tập trung rồi phân phối tới nhiều điểm sử dụng. Hệ thống có thể bao gồm:
- Bồn chứa nước nóng.
- Thiết bị gia nhiệt.
- Bơm tuần hoàn.
- Đường ống cấp và hồi nước nóng.
- Bộ trao đổi nhiệt.
- Van điều khiển và van an toàn.
- Bình giãn nở.
Việc sử dụng bình giãn nở giúp hệ thống có thêm một vùng đệm áp suất, thay vì để sự thay đổi thể tích tác động trực tiếp lên toàn bộ mạng đường ống.
4.3. Ứng dụng trong hệ thống cấp nước có gia nhiệt
Bình giãn nở Aquafill HW100362S4000000 cũng có thể được xem xét trong các hệ thống cấp nước mà nhiệt độ môi chất thay đổi đáng kể.
- Trong các hệ thống này, bình giãn nở không có chức năng tạo áp hoặc tăng lưu lượng như máy bơm. Chức năng chính là tạo ra khoang đệm thể tích nhằm hỗ trợ kiểm soát biến thiên áp suất do sự thay đổi thể tích của nước.
- Đặc điểm này giúp phân biệt bình giãn nở với bình tích áp sử dụng trong hệ thống tăng áp.
4.4. Bình giãn nở Aquafill 100 lit ứng dụng trong hệ thống tuần hoàn nước nóng
Hệ thống tuần hoàn nước nóng thường duy trì nhiệt độ nước trong một khoảng nhất định để hạn chế thời gian chờ tại các điểm sử dụng.
- Trong quá trình vận hành, nhiệt độ của nước trong đường ống hồi và đường ống cấp có thể thay đổi. Sự thay đổi này tạo ra biến thiên thể tích và áp suất trong mạch tuần hoàn.
- Bình giãn nở Aquafill 100 lít có thể được tích hợp vào hệ thống để tiếp nhận phần thể tích nước phát sinh do giãn nở nhiệt. Khi nhiệt độ giảm, nước được hoàn trả trở lại mạch tuần hoàn.
4.5. Ứng dụng trong các công trình có nhu cầu nước nóng lớn
Dung tích 100 lít cho phép Aquafill HW100362S4000000 được xem xét cho những hệ thống có thể tích nước lớn hơn các mạch nước nóng nhỏ. Các công trình có thể nghiên cứu sử dụng gồm:
- Tòa nhà thương mại.
- Khách sạn và khu lưu trú.
- Nhà máy, xưởng sản xuất.
- Khu dịch vụ có hệ thống nước nóng trung tâm.
- Công trình dân dụng có hệ thống gia nhiệt tập trung.
- Hệ thống cấp nước nóng cho khu vực có nhiều điểm sử dụng.
4.5. Ứng dụng trong hệ thống HVAC
Trong lĩnh vực cơ điện công trình, bình giãn nở là một thành phần quan trọng của hệ thống HVAC (Heating, Ventilation and Air Conditioning). Các hệ thống điều hòa trung tâm sử dụng nước nóng hoặc nước lạnh tuần hoàn luôn phát sinh hiện tượng thay đổi thể tích chất lỏng do nhiệt độ biến động.
+) Khi được lắp đặt trong hệ thống HVAC, bình giãn nở Aquafill 100 lít mang lại nhiều lợi ích:
- Hấp thụ dao động áp suất trong đường ống.
- Hạn chế hiện tượng búa nước.
- Giảm rung động thủy lực.
- Bảo vệ bơm tuần hoàn.
- Tăng độ ổn định cho hệ thống trao đổi nhiệt.
