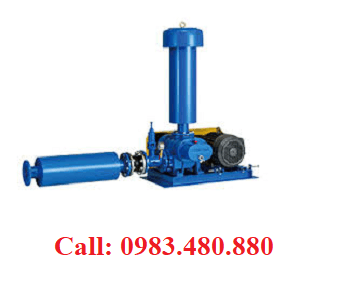

Máy thổi khí Tsurumi TSR3-300

Máy thổi khí Tsurumi TSR3-300 là dòng thiết bị cấp khí kiểu Roots blower 3 thùy thuộc series TSR nổi tiếng của hãng Tsurumi – Nhật Bản.

Trong các hệ thống xử lý nước thải hiện đại, máy thổi khí đóng vai trò then chốt trong việc cung cấp oxy cho vi sinh vật, đảm bảo hiệu quả xử lý sinh học. Trong số các dòng máy thổi khí công nghiệp hiện nay, Máy thổi khí Tsurumi TSR3 nổi bật nhờ khả năng vận hành mạnh mẽ, độ bền cao và hiệu suất ổn định.

TSR3-300 thuộc dòng máy thổi khí kiểu Roots 3 thùy, được thiết kế chuyên dụng cho các ứng dụng yêu cầu lưu lượng lớn và áp suất thấp đến trung bình. Với dải công suất từ 15 – 160 kW, lưu lượng 45 – 110 m³/phút, thiết bị này đặc biệt phù hợp cho các công trình xử lý nước thải quy mô lớn, khu công nghiệp, nhà máy sản xuất và nuôi trồng thủy sản công nghiệp.

1. Thông số kỹ thuật của máy thổi khí Tsurumi TSR3-300

Dưới đây là các thông số kỹ thuật tiêu chuẩn của máy thổi khí Tsurumi TSR3-300:

• Model: TSR3-300
• Công suất: 15 – 160 kW / 380V
• Tốc độ vòng quay: 620 – 1470 rpm
• Lưu lượng khí: 45 – 110 m³/phút
• Cột áp: 1 – 8 mH₂O
• Kiểu máy: Roots blower – 3 thùy
• Kiểu truyền động: Dây đai (V-belt)
• Nhiệt độ làm việc: 0 – 40°C
• Vật liệu chế tạo:

                + Vỏ máy: Gang xám FC250

                + Cánh (Rotor): Gang xám FC250

                + Hộp số: Gang xám FC250

                + Trục dẫn động & trục truyền động: Hợp kim Crom SCM440

2. Cấu tạo và nguyên lý làm việc của máy thổi khí Tsurumi TSR3-300

2.1. Cấu tạo chính của máy thổi khí Tsurumi TSR3-300

Máy thổi khí Tsurumi TSR3-300 bao gồm các bộ phận chính:

• Rotor 3 thùy: Thành phần quan trọng nhất. Có chức năng tạo dòng khí ổn định
• Vỏ máy (Casing): Bằng gang FC250, chịu áp lực và chống ăn mòn tốt
• Trục truyền động: Hợp kim SCM440, độ bền cao, chịu tải lớn
• Bánh răng đồng bộ (Gear): Giữ cho rotor quay chính xác, không va chạm
• Hệ thống bôi trơn: Giảm ma sát và tăng tuổi thọ thiết bị
• Bộ giảm thanh: Bao gồm giảm thanh hút và đẩy. Giúp giảm tiếng ồn khi máy hoạt động
• Dây đai & puly: Truyền động từ motor
• Van 1 chiều, khớp nối mềm: Hỗ trợ kết nối giữa các bộ phân của máy thổi khí đồng thời đảm bảo máy hoạt động an toàn
• Khung bệ: Giúp nâng đỡ và bảo vệ máy khỏi sự va chạm với mặt đất trong quá trình sử dụng. Giảm rung và độ ồn đáng kể.

2.2. Nguyên lý hoạt động cả máy thổi khí Tsurumi TSR3-300

Máy hoạt động theo nguyên lý Roots blower :

• Hai rotor 3 thùy quay ngược chiều nhau trong buồng nén
• Không khí được hút vào từ cửa hút
• Khi rotor quay, khí bị giữ trong các khoang giữa cánh và vỏ máy
• Khí được đẩy ra phía cửa xả với áp suất ổn định

Cơ chế này giúp máy duy trì lưu lượng ổn định gần như không phụ thuộc vào áp suất hệ thống . Đây là một ưu điểm quan trọng trong xử lý nước thải.

3. Đặc điểm nổi bật của máy thổi khí Tsurumi TSR3-300

3.1. Hiệu suất vận hành mạnh mẽ với dải công suất rộng (15 – 160 kW)

Một trong những điểm nổi bật đầu tiên của TSR3-300 là khả năng hoạt động linh hoạt trong dải công suất rất rộng từ 15 kW đến 160 kW (380V). Điều này mang lại nhiều lợi ích kỹ thuật, bao gồm:

• Phù hợp với nhiều quy mô hệ thống: từ trạm xử lý nước thải vừa đến lớn
• Cho phép tùy biến cấu hình theo tải thực tế
• Tối ưu chi phí đầu tư và vận hành

Trong thực tế, các hệ thống sinh học như bể Aerotank hay bể hiếu khí thường yêu cầu lưu lượng khí thay đổi theo tải COD/BOD. Với dải công suất lớn, TSR3-300 dễ dàng đáp ứng chế độ vận hành biến thiên.

3.2. Dải lưu lượng lớn (45 – 110 m³/min) giúp đáp ứng hệ thống công suất cao

Máy thổi khí đặt cạn Tsurumi TSR3-300 có khả năng cung cấp lưu lượng khí từ 45 đến 110 m³/phút, thuộc nhóm máy thổi khí công nghiệp công suất lớn. Đây là yếu tố cực kỳ quan trọng giúp:

• Đảm bảo cung cấp đủ oxy cho vi sinh trong bể xử lý sinh học
• Tăng hiệu quả khuấy trộn và phân tán khí
• Giảm số lượng máy cần lắp đặt giúp tiết kiệm diện tích và chi phí

Lưu lượng khí gần như tỷ lệ thuận với tốc độ quay, do đó Tsurumi TSR3-300 duy trì lưu lượng ổn định ngay cả khi điều kiện vận hành thay đổi.

3.3. Máy thổi khí Tsurumi TSR3-300 có áp suất làm việc ổn định (cột áp 1 – 8 m)

Máy thổi khí Tsurumi TSR3-300 hoạt động trong dải áp suất tương đương 1 – 8 mH₂O, phù hợp với:

• Hệ thống phân phối khí bằng đĩa phân phối
• Bể sinh học hiếu khí
• Hệ thống vận chuyển khí nén áp thấp

Ưu điểm của dải áp này là:

• Không gây phá vỡ cấu trúc bùn hoạt tính
• Giảm tiêu hao năng lượng so với máy nén khí cao áp
• Duy trì hiệu suất oxy hòa tan tối ưu

3.4. Máy thổi khí Tsurumi TSR3-300 có tốc độ quay linh hoạt (620 – 1470 rpm)

Tốc độ quay của máy thổi khí Tsurumi TSR3-300 dao động từ 620 đến 1470 vòng/phút, mang lại nhiều lợi ích như:

+) Điều chỉnh linh hoạt theo tải

• Có thể thay đổi tốc độ bằng pulley hoặc biến tần
• Phù hợp với hệ thống cần điều chỉnh lưu lượng khí

+) Giảm hao mòn cơ khí

• Tốc độ thấp giúp giảm ma sát và tăng tuổi thọ ổ trục
• Hạn chế rung động trong quá trình vận hành

+) Tối ưu hiệu suất năng lượng

• Chạy ở tốc độ phù hợp giúp giảm tiêu thụ điện

3.5. Máy thổi khí Tsurumi TSR3-300 với công nghệ rotor 3 thùy giảm rung, giảm ồn vượt trội

Dòng TSR3 sử dụng rotor 3 thùy (3-lobe) được gia công chính xác cao, mang lại nhiều ưu điểm, bao gồm:

• Giảm xung khí so với rotor 2 thùy truyền thống
• Giảm độ rung và tiếng ồn đáng kể
• Dòng khí ổn định hơn

Máy thổi khí Tsurumi, rotor được cân bằng động chính xác giúp máy vận hành êm và bền hơn.

3.6. Cấu tạo vật liệu cao cấp giúp tối ưu độ bền công nghiệp

TSR3-300 được chế tạo từ các vật liệu chất lượng cao, phù hợp với môi trường khắc nghiệt:

+) Gang xám FC250 (vỏ máy, cánh, hộp số) giúp nâng cao:

• Khả năng chịu lực và chống mài mòn tốt
• Hấp thụ rung động hiệu quả
• Chịu được môi trường ẩm và ăn mòn nhẹ

+) Trục hợp kim crom SCM440 với các đặc điểm:

• Độ cứng cao, chịu xoắn tốt
• Khả năng chống mài mòn vượt trội
• Giúp đảm bảo truyền động ổn định lâu dài

Với sự kết hợp hoàn hảo giữa vật liệu gang xám và trục hợp kim giúp tăng độ bền và tuổi thọ thiết bị trong môi trường công nghiệp.

3.7. Truyền động dây đai (V-belt) giúp linh hoạt và dễ bảo trì

Máy sử dụng cơ chế truyền động bằng dây đai V-belt, mang lại nhiều lợi ích như:

• Dễ dàng thay đổi tỷ số truyền giúp điều chỉnh lưu lượng
• Giảm tải cho động cơ khi khởi động
• Dễ bảo trì và chi phí bảo trì thấp

Ngoài ra, hệ thống pulley giúp máy vận hành ổn định hơn so với truyền động trực tiếp trong nhiều ứng dụng thực tế.

4. Ứng dụng của máy thổi khí Tsurumi TSR3-300

4.1. Ứng dụng trong hệ thống xử lý nước thải sinh hoạt và công nghiệp

Đây là ứng dụng quan trọng và phổ biến nhất. Đặc biệt trong các trạm xử lý quy mô lớn.

4.1.1. Cấp khí cho bể sinh học hiếu khí (Aerotank, MBBR, SBR)

Trong các bể sinh học, vi sinh vật cần oxy để phân hủy chất hữu cơ (BOD, COD). Tsurumi TSR3-300 cung cấp lượng khí lớn và ổn định giúp:

• Duy trì nồng độ oxy hòa tan (DO) ở mức tối ưu (2 – 4 mg/L)
• Tăng hiệu suất xử lý chất hữu cơ
• Ổn định hệ vi sinh

Với lưu lượng lên đến 110 m³/phút, máy phù hợp cho các nhà máy xử lý nước thải khu công nghiệp, đô thị lớn.

4.1.2. Khuấy trộn bể điều hòa và bể thiếu khí

Ngoài cấp oxy, dòng khí từ máy còn tạo dòng chảy giúp:

• Ngăn lắng cặn trong bể điều hòa
• Trộn đều nước thải, ổn định tải lượng
• Hỗ trợ quá trình khử nitơ trong bể thiếu khí (Anoxic)

Tốc độ quay linh hoạt (620 – 1470 rpm) cho phép điều chỉnh lưu lượng khí phù hợp với từng giai đoạn xử lý.

4.2. Máy thổi khí Tsurumi TSR3-300 ứng dụng trong nuôi trồng thủy sản công nghiệp

Trong lĩnh vực nuôi trồng thủy sản, đặc biệt là nuôi tôm và cá công nghiệp, TSR3-300 đóng vai trò cung cấp oxy cho môi trường nước.

+) Sục khí ao nuôi quy mô lớn

• Cung cấp oxy hòa tan cho tôm, cá
• Giảm hiện tượng thiếu oxy về đêm
• Tăng mật độ nuôi

Với lưu lượng lớn, máy có thể cấp khí cho nhiều ao nuôi cùng lúc thông qua hệ thống phân phối khí.

+) Giảm khí độc trong ao

Máy thổi khí Tsurumi góp phần quan trọng trong quá trình sục khí giúp loại bỏ các khí độc như:

• H₂S (hydro sulfide)
• NH₃ (amoniac)

⇒ Nhờ đó cải thiện môi trường sống và giảm tỷ lệ chết của thủy sản.

4.3. Máy thổi khí Tsurumi TSR3-300 ứng dụng trong hệ thống vận chuyển khí và vật liệu

TSR3-300 có thể được sử dụng trong các hệ thống vận chuyển khí nén áp thấp:

+) Vận chuyển vật liệu rời như: xi măng; bột đá và tro bay

Dòng khí áp suất thấp (1 – 8 mH₂O) đủ để vận chuyển vật liệu trong đường ống mà không gây phân hủy cấu trúc vật liệu.

+) Ứng dụng trong silo và hệ thống cấp liệu

• Thổi khí để tránh tắc nghẽn
• Hỗ trợ xả liệu

Khả năng vận hành liên tục giúp đảm bảo quá trình sản xuất không bị gián đoạn.

4.4. Máy thổi khí Tsurumi TSR3-300 ứng dụng trong công nghiệp thực phẩm và đồ uống

Trong ngành thực phẩm, TSR3-300 được sử dụng trong các quy trình yêu cầu khí sạch:

+) Sục khí trong quá trình lên men

• Sản xuất bia, rượu
• Chế biến thực phẩm lên men

Máy cung cấp lượng oxy cần thiết để vi sinh vật hoạt động hiệu quả.

+) Khuấy trộn dung dịch

• Đồng nhất nguyên liệu
• Tăng hiệu quả phản ứng sinh học

Vật liệu gang FC250 và trục SCM440 đảm bảo độ bền và an toàn khi vận hành liên tục trong môi trường ẩm.

4.5. Máy thổi khí Tsurumi TSR3-300 ứng dụng trong ngành hóa chất

Trong các nhà máy hóa chất, TSR3-300 được dùng để:

+) Cung cấp khí cho phản ứng hóa học

• Phản ứng oxy hóa
• Phản ứng sinh học

+) Khuấy trộn dung dịch hóa chất

• Tránh phân lớp
• Tăng hiệu quả phản ứng

Khả năng vận hành ổn định và lưu lượng lớn giúp kiểm soát tốt quá trình sản xuất.

4.6. Ứng dụng trong hệ thống xử lý bùn và biogas

+) Cung cấp khí để sục khí bể chứa bùn, giúp đem lại nhiều lợi ích, như:

• Ngăn lắng bùn
• Giảm mùi hôi
• Tăng hiệu quả phân hủy

+) Cung cấp khí để hỗ trợ hệ thống biogas, bao gồm:

• Khuấy trộn trong bể kỵ khí
• Tăng hiệu suất sinh khí
